产品概述：

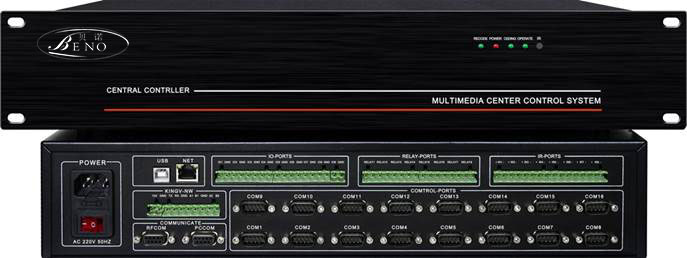

可编辑中控主机，内置16路可编程RS-232/RS-485控制接口;2路独立485控制接收口；内置8路红外接口；内置9路I/O控制接口；内置8路弱电继电器；内置1路HW级联接口，内置1路PC电脑控制接口；内置1路RFCOM接收数据RS232串口，内置1路TCP/IP网络控制接口。

产品性能：

1. 采用32位ARM11系列内嵌式处理器，处理速度高达667MHz；

2. 主机内置2048MB容量DDR3内存及3GB的大容量FLASH存储器；

3. 强大的内置可编程接口使中控主机可以控制几乎所有的外接设备（包括第三方设备），客户可自行设置多种控制协议和代码；

4. 提供开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构，可自由编辑图片、图标、文字；

5. 采用可编程逻辑电路（FPGA），性能更稳定；

6. 自动识别红外码型，使用了64位学习存储；使用灵敏方便；

7. 内置16路可编程RS-232/RS-485控制接口；

8. 内置8路红外接口；

9. 内置9路I/O控制接口；

10. 内置8路弱电继电器；

11. 内置2路485接收口;

12. 内置1路PC控制串口；

13. 内置1路多功能USB接口；

14. 内置1路RFCOM接收数据RS232串口；

15. 内置1路HW扩展口；

16. 内置1路TCP/IP控制接口, 可自由选择TCP/IP协议SERVER或者CLIENT模式；

产品特性：

1. 强大的内置可编程接口使中控主机可以控制几乎所有的外接设备（包括第三方设备），客户可自行设置多种控制协议和代码；

2. 提供开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构，可自由编辑图片、图标、文字；

3. 支持一键式联动控制管理功能，纯中文界面，简洁明了易操作；

4. 使用面向对象的总线协议控制，可任意扩展控制模块，如多台调光器、多台无线接收器、多台电源控制器等，可支持256个网络设备；

5. 采用国际流行全贴片式(SMT)生产工艺；

6. 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；

7. 本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了系统的稳定性；

8. 同时支持触摸屏、电脑、网络、第三方软件等多种控制方式；

9. 该系列产品广泛用于会议室、培训室、报告厅、指挥控制中心、作战室、监控、多媒体远程视频会议室等场合；

10. 高级拉丝面板设计，可跟各种高级音响摆放一起；

技术参数：

处理器

a）CPU：32位Samsung ARM处理器；

b）处理速度：667MIPS；

存储器

a）标配内存：2048M SDRAM，3GM Flash；

红外接口

a）硬件接口：5.08mm绿色端子；

b）红外线学习方式：变频载波脉冲及频率编码方式；

c）红外输出口：8路；

d）红外存储单元：2048个；

e）红外载波范围：18-100KHz；

f）红外精度：±0.2KHz；

g）红外脉宽：80us-64ms；

可编程RS-232/RS422/485接口

a）硬件接口：RS-232, 9针D型接口；

b）RS-232输出口：16路；（其中1-8路的串口内包含485通讯，4脚+，8脚-）

c）波特率：1200～115200可选；

d）数据位：5、6、7、8；

e）停止位：1、2；

f）校验位：None, Even, Odd；

g）RS232有效通讯距离：40M；

h）RS232控制口结构：2 = RX, 3 = TX, 5 = GND；

i）RS-485控制口结构：6 = Data+（A）, 7 = Data-（B）；

控制接口

a）控制接口：RS-232, 9针D型接口；

b）波特率：9600；

c）数据位：8位；

d）停止位：1；

e）奇偶校验位：无；

f）串行控制口结构：2 = TX, 3 = RX, 5 = GND；

g）控制程序：《MM》；

h）支持控制接口：触摸屏控制接口、软件控制接口、串口控制接口、红外控制接口、网络控制接口、第三方软件控制接口等；

数字I/O接口

a）硬件接口：凤凰端子；

b）数字I/O接口：9路；

c）接口模式：数字和兼容模拟；

d）电压：0-5V；

e）电流：200mA；

f）触发方式：高电平和对地短路；

弱电继电器

a）硬件接口：8路（凤凰端子）；

b）额定电压/功率：12VDC / 200mW；

c）吸合时间：6ms；

d）释放时间：6ms；

e）机械寿命：15,000,000次；

扩展口

a）HW端口：支持HW控制总线对外扩张；

b）内置1路PC串口控制口；

c）内置2路独立RS485,接收485信号；

d）计算机管理端口：1个MINIUSB1.1（兼容USB2.0）接口和1个DB9母型端口（后面板）;

e）内置1路RFCOM接收数据RS232串口；

f）TCP/IP控制接口：可自由选择TCP/IP协议SERVER或者CLIENT模式;

产品规格

a）电 源：AC 110V - 240V , 50 / 60 Hz ，标准自适应电源；

b）功 率：20W；

b）尺 寸：482mm（长）x 280mm（宽） x 90mm（高）

b）重 量：7.0kg

b）机架安装：19英寸标准 2U高度。
