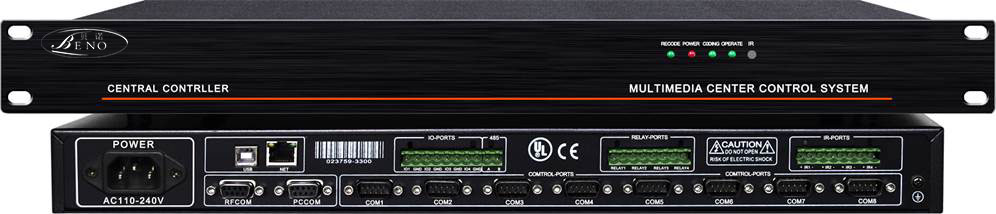

产品概述：
可编程会议中控主机，内置8路可编程RS-232/RS-485控制接口；内置4路红外接口；内置4路I/O控制接口；内置4路弱电继电器；1路485接收口；内置一路PC控制串口；内置一路RFCOM接收数据RS232串口，内置1路HW扩展口，内置1路TCP/IP网络控制接口。
会议中控主机功能特性：
1. 采用32位ARM11系列内嵌式处理器，处理速度高达667MHz；
2. 主机内置2048MB容量DDR3内存及3GB的大容量FLASH存储器；
3. 强大的内置可编程接口使中控主机可以控制几乎所有的外接设备（包括第三方设备），客户可自行设置多种控制协议和代码；
4. 提供开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构，可自由编辑图片、图标、文字；
5. 采用可编程逻辑电路（FPGA），性能更稳定；
6. 自动识别红外码型，使用了64位学习存储；使用灵敏方便；
7. 内置8路可编程RS-232/RS-485控制接口；
8. 内置4路红外接口；
9. 内置4路I/O控制接口；
10. 内置4路弱电继电器；
11. 内置1路485接收口;
12. 内置一路PC控制串口；
13. 内置一路多功能USB接口；
14. 内置一路RFCOM接收数据RS232串口；
15. 内置1路HW扩展口；
16. 内置一路TCP/IP控制接口, 可自由选择TCP/IP协议SERVER或者CLIENT模式；
17. 高级拉丝面板设计，可跟各种高级音响摆放一起；
18. 支持一键式联动控制管理功能，纯中文界面，简洁明了易操作；
19. 使用面向对象的总线协议控制，可任意扩展控制模块，如多台调光器、多台射频无线接收器、多台电源控制器等，可支持256个网络设备；
20. 采用国际流行全贴片式(SMT)生产工艺；
21. 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；
22. 本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了系统的稳定性；
23. 同时支持触摸屏、电脑、网络、墙上面板等多种控制方式；
24. 该系列产品广泛用于会议室、培训室、报告厅、展厅、指挥控制中心、作战室、监控、多媒体远程视频会议室等场合；
会议中控主机技术指标
处理器
a）CPU32位Samsung ARM处理器
b）处理速度：1024MIPS
存储器
a）标配内存：2048M SDRAM，3GM Flash
红外接口
a）硬件接口：绿色端子5.08mm
b）红外线学习方式：变频载波脉冲及频率编码方式
c）红外输出口：4路
d）红外存储单元：2048个
e）红外载波范围：18-100KHz
f）红外精度：±0.2KHz
g）红外脉宽：80us-64ms
可编程RS-232/485接口
a）硬件接口：RS-232, 9针D型接口；
b）RS-232输出口：8路；（同时包含485接口）
c）波特率：1200～115200可选；
d）数据位：5、6、7、8；
e）停止位：1、2；
f）校验位：None, Even, Odd；
g）RS232有效通讯距离：40M；
h）RS232控制口结构：2 = RX, 3 = TX, 5 = GND；
i）RS-485控制口结构：4 = Data+（A）, 8= Data-（B）；
控制接口
a）控制接口：RS-232, 9针D型接口；
b）波特率：9600；
c）数据位：8位；
d）停止位：1；
e）奇偶校验位：无；
f）串行控制口结构：2 = TX, 3 = RX, 5 = GND；
g）控制程序：《MM》；
h）控制方式：触摸屏控制、软件控制、网络控制、墙上面板控制等
数字I/O接口
a）硬件接口：凤凰端子；
b）数字I/O接口：4路；
c）接口模式：数字和兼容模拟；
d）电压：0-5V；
e）电流：200mA；
f）触发方式：高电平和对地短路；
弱电继电器
a）硬件接口：4路 （凤凰端子）；
b）额定电压/功率：12VDC / 200mW；
c）吸合时间：5ms；
d）释放时间：5ms；
扩展口
a）内置1路485接收口，绿色端子5.08mm接口；
b）计算机管理端口：1个MINIUSB1.1（兼容USB2.0）接口;
c）内置一个RFCOM接收数据RS232串口，RS-232母头；
d）TCP/IP控制接口：可自由选择TCP/IP协议SERVER或者CLIENT模式;
e）内置1路PC控制串口，RS-232母头；
可编程会议中控系统主机规格
a）电 源AC：110V - 240V , 50 / 60 Hz 。 标准自适应电源
b）功 率：20W
c）尺 寸：482mm（长）x 210mm（宽） x 45mm（高）
d）重 量：5.0kg
e）机架安装：19英寸标准 1U高度
