插卡式高清无缝混合矩阵切换器36进36出，支持无缝切换，信号切换过程无闪烁、无黑屏、无抖动、无裂缝，可以拼接。

36路以内可以任意定制。信号支持：HDMI、HDMI+音频、DVI、VGA、VGA+音频、CVBS、S-Video、AV、YPbPr、SDI、HDBaseT、TCP等，高清1080P画质。

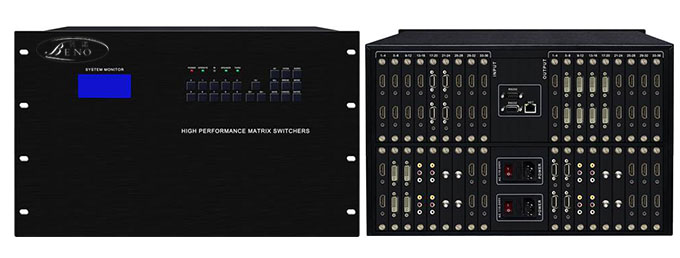

无缝混合矩阵36进36出的控制方式，型号：MIX3636W：

1. 按键控制：设备前面板上的按键可以操控矩阵的所有动作。（标配）

2. 矩阵软件控制：在电脑上安装矩阵专用管理软件，通过RS232串口就可以完全操控矩阵的所有动作。（标配）

3. 网络控制：在电脑上安装矩阵专用管理软件，通过局域网就可以完全操控矩阵的所有动作。（选配）

4. 第三方控制：可以通过第三方的其他设备控制矩阵，例如：中控、拼接器、集成控制设备等。

无缝混合矩阵36进36出的功能特性：

1. 输入输出：支持36路信号输入，36路信号输出。支持嵌入式多通道信号的无缝交叉切换，可以拼接，可开窗，可漫游。

2. 输入输出卡：每块板卡为4路，可按需求配置不同格式的输入板卡。

3. 插卡式结构：输入信号支持：HDMI、HDMI+音频、DVI、VGA、VGA+音频、CVBS、S-Video、AV、YPbPr、SDI、HDBaseT、TCP等。

4. 输出信号支持：HDMI、HDMI+音频、DVI、VGA、VGA+音频、CVBS、S-Video、AV、YPbPr、SDI、HDBaseT、TCP等。插卡式结构，极其容易扩展或更换。

5. 长线驱动能力: 输入带有自动均衡，有效减少因为线路传输而导致的确定性抖动（ISI）；输出带有预加重功能，以便长线传输后接收端仍可接收信号；输入支持接收延迟，有效应对当差分对线不等长时进行时间补偿。

6. HDCP 兼容: 确保有内容保护的媒体能正常显示，如蓝光、DVD、GAME BOX 等。

7. EDID 支持计算功能: 能实时自动计算任意个输出端显示器的EDID 信息的交集，合集。当一路输入信号送给多个不同分辨率的显示设备时，能自动获取当前切换状态的分辨率，并触发信号源更改分辨率（自动模式）。

8. 掉电记忆功能和现场记忆功能: 带有断电现场保护功能；并可保存和调用32个切换状态。

9. 支持全高清：与包括1920*1080_60HZ 的所有HDTV 分辨率和高达1920*1200 的PC 的分辨率兼容；

10. 支持 3D、HDMI 1.4（部分）、HDCP、与及 DVI 1.0 协议。支持高色深，以及高达 6.5Gbps速率；

11. 内置轮循切换功能，能任意设定间隔时间和通道

12. MIX3636W支持正向高速通道和内嵌控制信号分离切换模式；

13. MIX3636W控制方式灵活，具有按键面板操作，RS-485扩展键盘操作，还提供2路标准RS-232通讯接口和1路网口，方便用户与各种远端控制设备配合使用。

14. 冗余双电源设计: 当一个电源模块出现故障后，另一块电源模块立刻接替确保能继续正常工作。

15. 全贴片SMD工艺，特有ESD静电保护功能；

16. 通用宽电压设计，可适应交流110～240V，50/60Hz。

插卡式无缝混合矩阵36进36出的技术参数：

1. 可接输入卡：9张板卡，每张卡4路，一共36路。

2. 可接输出卡：9张板卡，每张卡4路，一共36路。

5. 接口带宽：总共6.75Gbps。

6. 串行控制接口：RS-232，9-针母 D型 接口。

7. 波特率与协议：波特率：9600，数据位：8位， 停止位：1，无奇偶校验位。

8. 串行控制口结构：2 = TX，3 = RX，5 = GND。

9. 以太网控制接口：RJ-45母接口。

10. 以太网控制协议：TCP/IP。

11. 以太网控制速率：自适应10M/100M，全双工或半双工。

插卡式无缝混合矩阵36进36出的规格：

1. 电源:100VAC ~ 240VAC, 50/60 Hz, 自适应电源。

2. 温度:储存、使用温度: -20°~+70°C。

3. 湿度:储存、使用湿度:10% ~ 90%。

4. 功率:80W。

5. 机箱尺寸(mm)：483mm（长）x 280mm（宽） x 370mm（高）。

6. 机架安装:19英寸标准 8U高度。

7. 产品重量:28.0kg。
