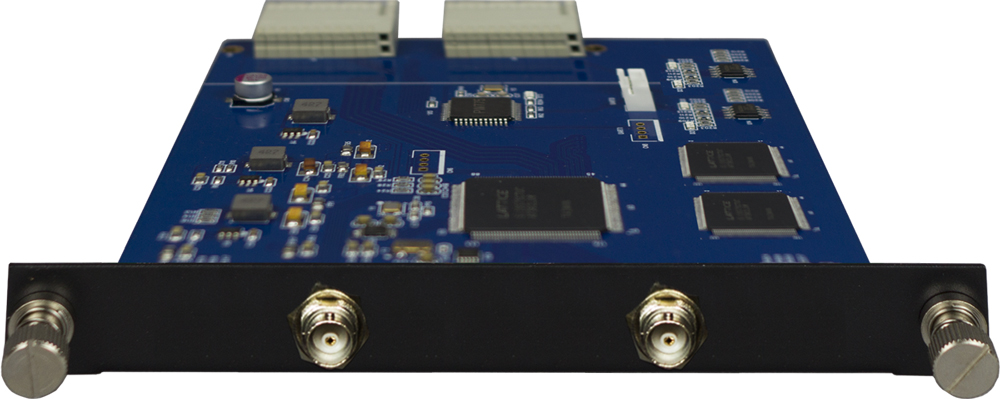

SDI输入板卡技术参数：
1. 型号：SDI2IN。
2. 2路SDI视频信号输入, 1卡2路。
4. SDI输入接口：BNC。
5. 支持全高清1080P，向下兼容高清1080i/720P(HD-SDI)，576i/480P(SD-SDI)。
6. 高清变频芯片处理方案，保障画面高清晰、无失真、无延迟，同时集成SETTINGS切换开关，轮切分辨率列表视频格式，完美兼容SDI显示终端设备。
7. 高强稳定性来源于产品工业级电路设计，采用宽电源设计。
8. 高强稳定兼容性，变频处理技术，工业级电源设计电路，信号环路通道输出。
9. 采用数字同步识别处理（DSIP）技术，信号具有长距离传输失真增益补偿技术，实现自动增益。
10. 采用1500KV的ESD静电保护电路，防止热插拔对设备造成损害。
11. 切换速度：50ms(最长时间)。
12. 应用标准：SMPTE 259M,SMPTE 292M,SMPTE 424M,ITU-R BT.601,ITU-R BT,1120；
13. 视频格式：270 Mbps SD-SDI、1.485Gbps HD-SDI和2.97Gbps 3G-SDI；
14. 数据频率:19Mbps到2.97Gbps；
15. 幅度:0.8Vp-p±10%；
16. 上升下降时间:400~700ps；
17. 直流偏移:0V±0.5；
18. 移动:＜540ps±10%；
19. 最小/大电平:0.5V to 1.0 Vp-p；
20. 回波损耗:＜-15dB，DC @ 1MHz to 1.5GHz；
21. 阻抗:75Ω；
22. 最大直流补偿:±5MV。
